耐酸磚不同凍融循環次數的回彈強度之間的關系列于表1，回彈平均值和循環次數的關系如圖1所示。根據表1和圖1可知，隨凍融循環次數的增加大體呈下降的趨勢，45個循環之前回彈值下降幅度小，45個循環之后回彈下降幅度較大，第75循環的回彈平均值和未凍融回彈平均值相比，下降約23.0%表1耐酸磚不同凍融循環次數的回彈值之間關系。
根據表1還可知，回彈值變異系數大值為0.15,小于0.21的限值，對表1中回彈平均值和循環次數的數據進行線性回歸，得回歸方程為:產一O.Olx+33.8(1)

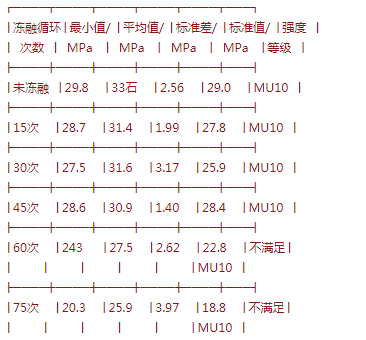

相關系數Rz為0.90，相關性較好。式中的33.8和初始值33.6相當，故耐酸磚回彈值與循環次數的關系式可表達為:RR二一O.Oln因此，可認為耐酸磚回彈值隨循環次數增加按1%遞減。式中R一一一R一一一經過x次循環后耐酸磚回彈值(MPa);耐酸磚初始回彈值(MPa);一循環次數。耐酸磚回彈評定強度等級耐酸磚強度等級按文獻進行評定，結果如表2所示。在45個循環之前，耐酸磚的抗壓強度下降不明顯，強度等級維持在MUlOo45個循環之后，強度開始下降，60個和75個循環耐酸磚的評定強度等級都不滿足MU10要求。表2耐酸磚的回彈強度值和強度等級。
